Sonde - Sonde d émissions de 83 mm de diamètre à 3 composantes

Product Details

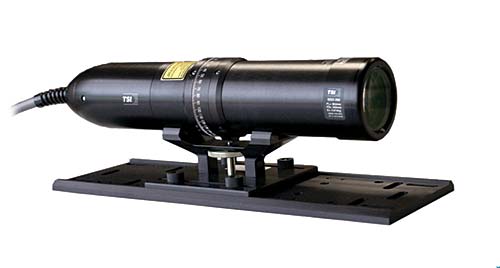

La sonde d'émissions TR360 est un dispositif 3D entièrement à fibre optique. Il transmet à lui seul les trois paires de faisceaux. Le TR360 fonctionne en mode de rétrodiffusion, avec une optique de réception intégrée, permettant ainsi la prise de mesures 3D avec un accès optique minimal. Toute les optiques internes sont corrigées et optimisées pour les longueurs d'onde laser utilisées. L'ouverture de collecte de 61 mm maximum permet un meilleur SNR des signaux Doppler.

L'utilisateur peut aligner les faisceaux et polir les fibres sans avoir à renvoyer l'unité à l'usine. Tout un éventail de lentilles interchangeables par l'utilisateur est proposé en vue d'optimiser la flexibilité du système. Le XPD60, un expanseur de faisceau 2.6x, est proposé en option pour les applications à grande longueur focale (longue distance). Il s'accompagne de lentilles interchangeables pour une plus grande flexibilité d'utilisation à différentes distances.

Pour plus d'informations, reportez-vous à la brochure relative aux sondes en fibre optique de TSI.

Applications

• Caractérisation des turbulences
• Mesure de vitesse
• Ecoulement au niveau des couches limites
• Tenseur de Reynolds
• Ecoulements tourbilloanires, sillage, interaction de tourbillons

Elements inclus

• Manuel
• Kit d'accessoires
• Sonde d'émissions TR360
• Lentille d'une longueur focale de 261 mm
• Dispositif de calibration
